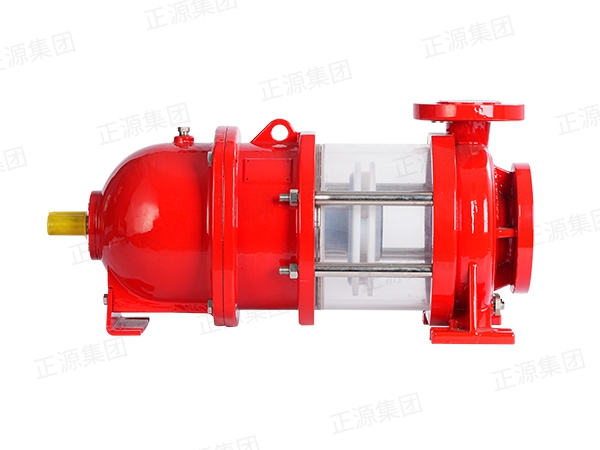

AFP系列氟塑料襯里磁力泵是利用永磁體的磁力傳動實現扭矩的無接觸傳遞的ー種新型泵，也就是電機帶動外轉子 (即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離罩帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,由于介質封閉在靜止的隔離罩內，從而達到無泄露抽送介質的目的，解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、 無污染、高效節能的新型工業用泵。該產品廣泛應用于石油、化工、醫藥、制堿、水處理、紙漿以及再循環行業輸送腐蝕 性的、有危害的、被污染的或潔凈的液態介質。
| 項目 Item | 描述 Description | 材質描述 Material Description | 材質型號 (DIN 17440/41) Material No. | |
| 1 | 泵體 Casing | 內襯 Lining | PFA/FEP | |
| 殼體 Housing | WCB | 1.0619 | ||
| 2 | 葉輪總成 Impeller assembly | 外襯 Lining | PFA/FEP | |
| 內襯 Lining | magnet | |||
| 金屬 Metal | steel | |||
| 3 | 徑向軸承 Radial bearing | SSC | ||
| 4 | 隔離罩 Isolation hood | 內襯 Lining | PFA/FEP | |
| 殼體 Housing | CFRP | |||
| 5 | 外磁總成 External magnetic assembly | magnet/steel | ||
| 6 | 支架 Bracket | WCB | 1.0619 | |
| 7 | 軸承座 Bearing pedestal | WCB | 1.0619 | |
| 8 | 徑向滾珠軸承 Radial ball bearing | Bearing steel | ||
| 9 | 傳動軸 Drive shaft | Hardened steel | ||
| 10 | 后軸承蓋 Rear bearing cover | steel | ||
| 11 | 平面（推力）軸承 Plane (thrust) bearing | SSC | ||
| 12 | 悶蓋 Blind cover | stainless steel | ||
| 13 | 泵軸 Pump shaft | SIC | ||
| 14 | 緊固附件 Fastening accessories | stainless steel | ||
操作條件
· 工作溫度：-20℃（-4℉）到 + 180℃（+356℉），取決于襯里材料和泵型設計。
· 工作壓力：最高達 16bar（232psi）。
· 工作介質：除熔融堿金屬和有機氟化物以外的所有流體介質。
· 在 50 赫茲頻率下，工作流量為 5 - 100m³/h，工作揚程為 10 - 100m。
安裝尺寸
· 泵的安裝尺寸依據 ISO 22858 和 DIN EN22858 設計。
· 泵的技術條件符合 ISO 5199 標準要求，水力性能實驗根據 ISO 9906 進行測試。
| Group | Pump size | a | f | h1 | h2 | Φd | I | DNs | ks | z1×p1 | DNd | kd | z2×p2 |
| 1 | 50 - 32 - 160 | 80 | 132 | 160 | 50 | Φ125 | 4×Φ18 | 32 | Φ100 | 4×Φ18 | |||
| 2 | 80 - 50 - 160 | 100 | 385 | 160 | 180 | 24 | 50 | Φ125 | 8×Φ18 | 50 | Φ125 | 4×Φ18 | |
| 3 | 50 - 32 - 200 | 80 | 160 | 200 | 50 | Φ125 | 4×Φ18 | 32 | Φ100 | 4×Φ18 | |||
| 4 | 80 - 50 - 200 | 100 | 80 | Φ160 | 8×Φ18 | 50 | Φ125 | 4×Φ18 |
| Group | Pump size | b | m1 | m2 | n1 | n2 | n3 | n4 | b4 | s1 | s2 | w |
| 1 | 50 - 32 - 160 | 50 | 100 | 70 | 240 | 190 | ||||||
| 2 | 80 - 50 - 160 | 265 | 212 | 110 | 150 | 45 | 14 | 14 | 285 | |||
| 3 | 50 - 32 - 200 | 240 | 190 | |||||||||
| 4 | 80 - 50 - 200 | 265 | 212 |
注：法蘭符合 EN 1092 - 1 和 HG/T20592 - 09，可按要求：ASME/ANSI B16.5,CL150 鉆孔攻絲。
| 項目 Item | 描述 Description | 材質描述 Material Description | 材質型號 (DIN 17440/41) Material No. | |
| 1 | 泵體 Casing | 內襯 Lining | PFA/FEP | |
| 殼體 Housing | WCB | 1.0619 | ||
| 2 | 葉輪總成 Impeller assembly | 外襯 Lining | PFA/FEP | |
| 內襯 Lining | magnet | |||
| 金屬 Metal | steel | |||
| 3 | 徑向軸承 Radial bearing | SSC | ||
| 4 | 隔離罩 Isolation hood | 內襯 Lining | PFA/FEP | |
| 殼體 Housing | CFRP | |||
| 5 | 外磁總成 External magnetic assembly | magnet/steel | ||
| 6 | 支架 Bracket | WCB | 1.0619 | |
| 7 | 軸承座 Bearing pedestal | WCB | 1.0619 | |
| 8 | 徑向滾珠軸承 Radial ball bearing | Bearing steel | ||
| 9 | 傳動軸 Drive shaft | Hardened steel | ||
| 10 | 后軸承蓋 Rear bearing cover | steel | ||
| 11 | 平面（推力）軸承 Plane (thrust) bearing | SSC | ||
| 12 | 悶蓋 Blind cover | stainless steel | ||
| 13 | 泵軸 Pump shaft | SIC | ||
| 14 | 緊固附件 Fastening accessories | stainless steel | ||
操作條件
· 工作溫度：-20℃（-4℉）到 + 180℃（+356℉），取決于襯里材料和泵型設計。
· 工作壓力：最高達 16bar（232psi）。
· 工作介質：除熔融堿金屬和有機氟化物以外的所有流體介質。
· 在 50 赫茲頻率下，工作流量為 5 - 100m³/h，工作揚程為 10 - 100m。
安裝尺寸
· 泵的安裝尺寸依據 ISO 22858 和 DIN EN22858 設計。
· 泵的技術條件符合 ISO 5199 標準要求，水力性能實驗根據 ISO 9906 進行測試。
| Group | Pump size | a | f | h1 | h2 | Φd | I | DNs | ks | z1×p1 | DNd | kd | z2×p2 |
| 1 | 50 - 32 - 160 | 80 | 132 | 160 | 50 | Φ125 | 4×Φ18 | 32 | Φ100 | 4×Φ18 | |||
| 2 | 80 - 50 - 160 | 100 | 385 | 160 | 180 | 24 | 50 | Φ125 | 8×Φ18 | 50 | Φ125 | 4×Φ18 | |
| 3 | 50 - 32 - 200 | 80 | 160 | 200 | 50 | Φ125 | 4×Φ18 | 32 | Φ100 | 4×Φ18 | |||
| 4 | 80 - 50 - 200 | 100 | 80 | Φ160 | 8×Φ18 | 50 | Φ125 | 4×Φ18 |
| Group | Pump size | b | m1 | m2 | n1 | n2 | n3 | n4 | b4 | s1 | s2 | w |
| 1 | 50 - 32 - 160 | 50 | 100 | 70 | 240 | 190 | ||||||
| 2 | 80 - 50 - 160 | 265 | 212 | 110 | 150 | 45 | 14 | 14 | 285 | |||
| 3 | 50 - 32 - 200 | 240 | 190 | |||||||||
| 4 | 80 - 50 - 200 | 265 | 212 |
注：法蘭符合 EN 1092 - 1 和 HG/T20592 - 09，可按要求：ASME/ANSI B16.5,CL150 鉆孔攻絲。
設計
· 類型為單級塑料襯里磁力驅動離心泵。
· 尺寸和性能參數符合 EN 22858/ISO 2858/ISO 5199 標準。
· 泵設計源于德國，PFA 注塑模具和工藝在德國完成，整體試驗后移交中國工廠生產，嚴格遵循德國工廠工藝流程和質量控制。
· 有多種系列可供選擇，包括聯軸式（帶聯軸器加長連接）的 AFP/F 標準系列、直聯式的 AFP - B/F 系列、耐高溫型的 AFP - HT/F 系列，還可配套整機（如防爆電機、底座等附件） 。
主要特點
· 魚鉤式溝槽設計增強塑料與金屬泵體附著力，確保流道尺寸精確和水力效率穩定。
· 泵軸末端三角支撐與泵體一體，保證加工精度和運行平穩，使葉輪水推力均勻分布。
· 隔離罩與碳化硅軸通過塑料壓鑄工藝成整體，尺寸穩定，抗腐蝕滲透能力強，隔離罩組件耐壓性高。
· 葉輪和內磁轉子采用一體式襯塑料結構并做動平衡，避免不平衡和磨損泄露問題。
· 采用自動化溫控電護系統控制模具和氟塑料燒結溫度曲線，運用德國立式注塑模壓工藝 。
設計
· 類型為單級塑料襯里磁力驅動離心泵。
· 尺寸和性能參數符合 EN 22858/ISO 2858/ISO 5199 標準。
· 泵設計源于德國，PFA 注塑模具和工藝在德國完成，整體試驗后移交中國工廠生產，嚴格遵循德國工廠工藝流程和質量控制。
· 有多種系列可供選擇，包括聯軸式（帶聯軸器加長連接）的 AFP/F 標準系列、直聯式的 AFP - B/F 系列、耐高溫型的 AFP - HT/F 系列，還可配套整機（如防爆電機、底座等附件） 。
主要特點
· 魚鉤式溝槽設計增強塑料與金屬泵體附著力，確保流道尺寸精確和水力效率穩定。
· 泵軸末端三角支撐與泵體一體，保證加工精度和運行平穩，使葉輪水推力均勻分布。
· 隔離罩與碳化硅軸通過塑料壓鑄工藝成整體，尺寸穩定，抗腐蝕滲透能力強，隔離罩組件耐壓性高。
· 葉輪和內磁轉子采用一體式襯塑料結構并做動平衡，避免不平衡和磨損泄露問題。
· 采用自動化溫控電護系統控制模具和氟塑料燒結溫度曲線，運用德國立式注塑模壓工藝 。
